Máquina de prueba Timken ASTM D2782 ASTM D2509

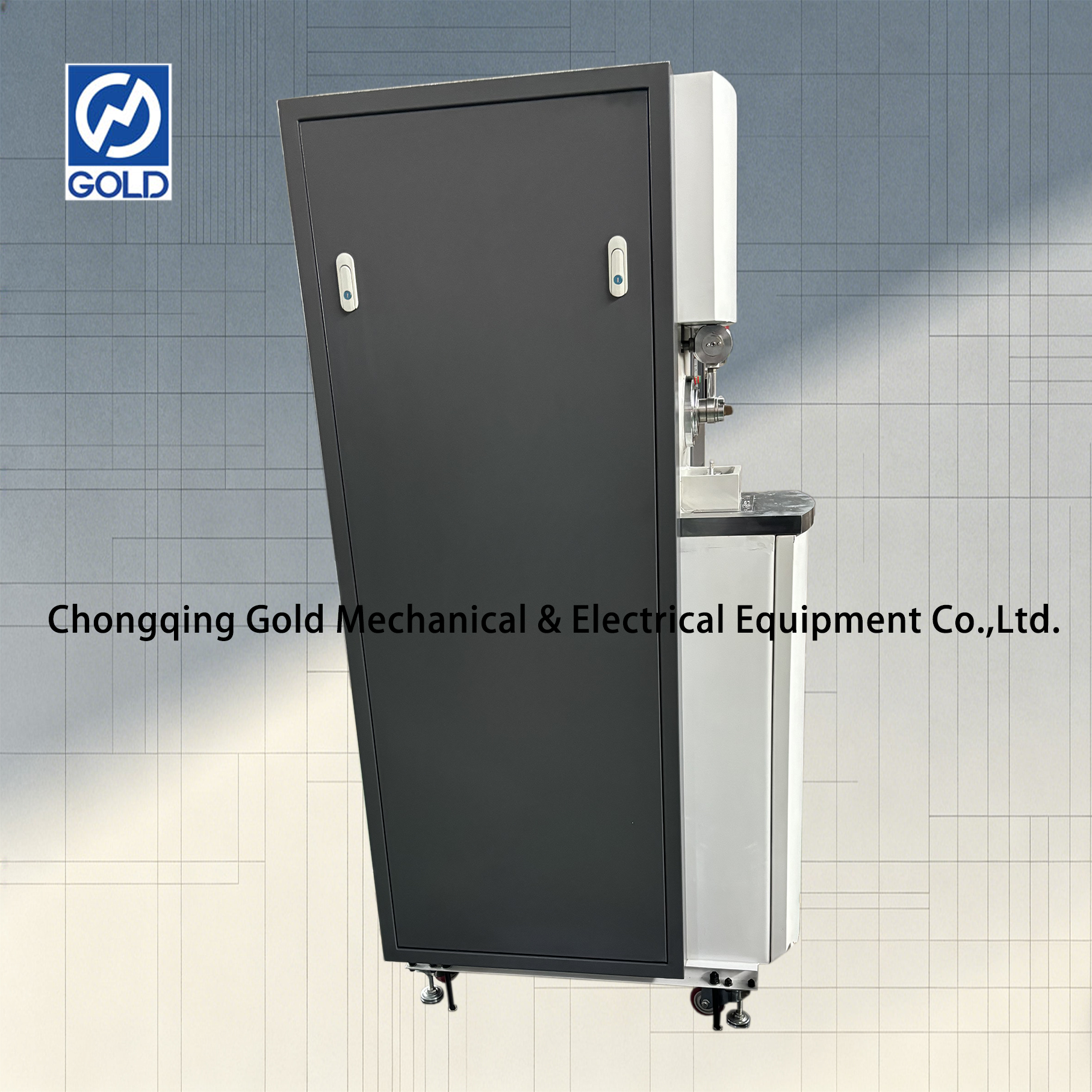

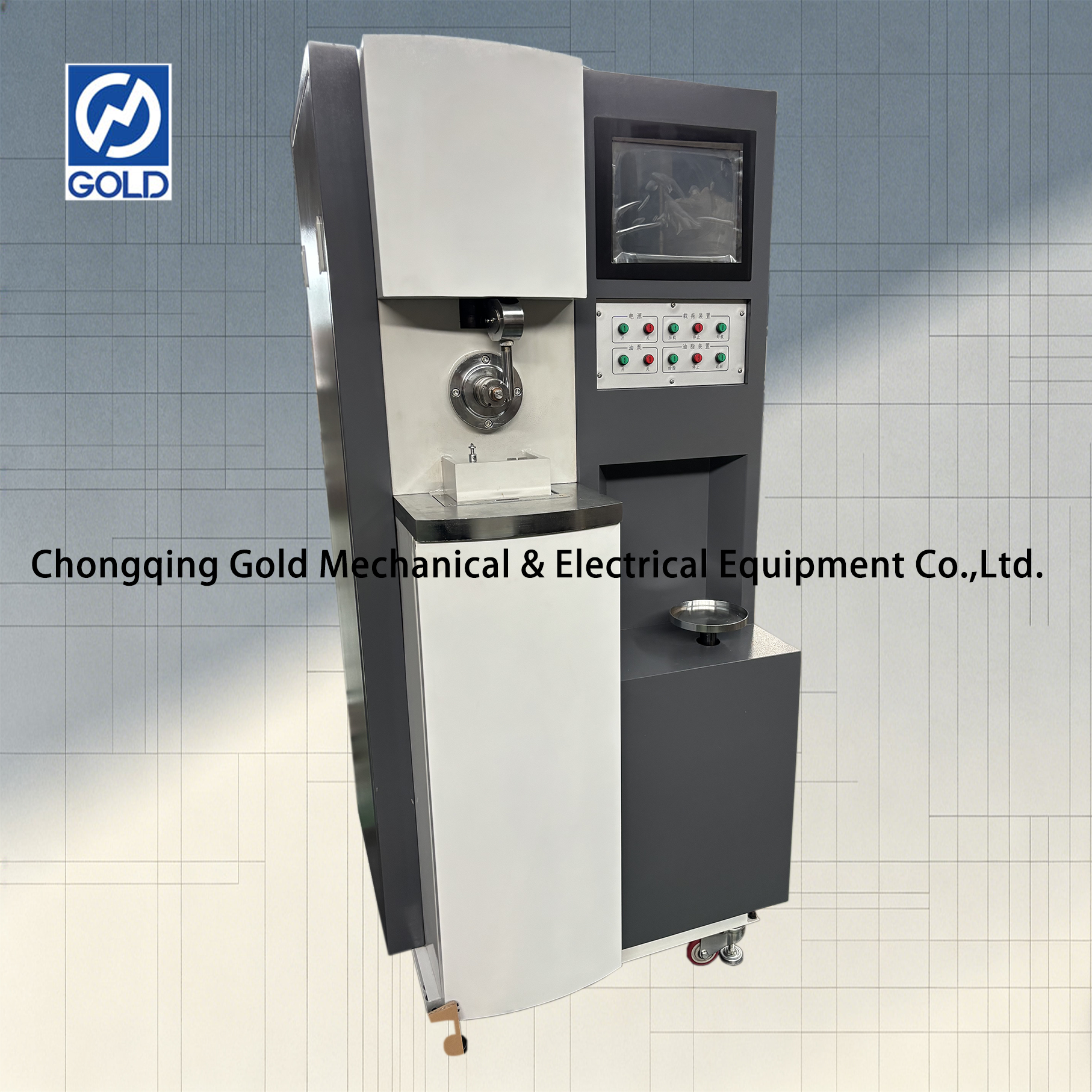

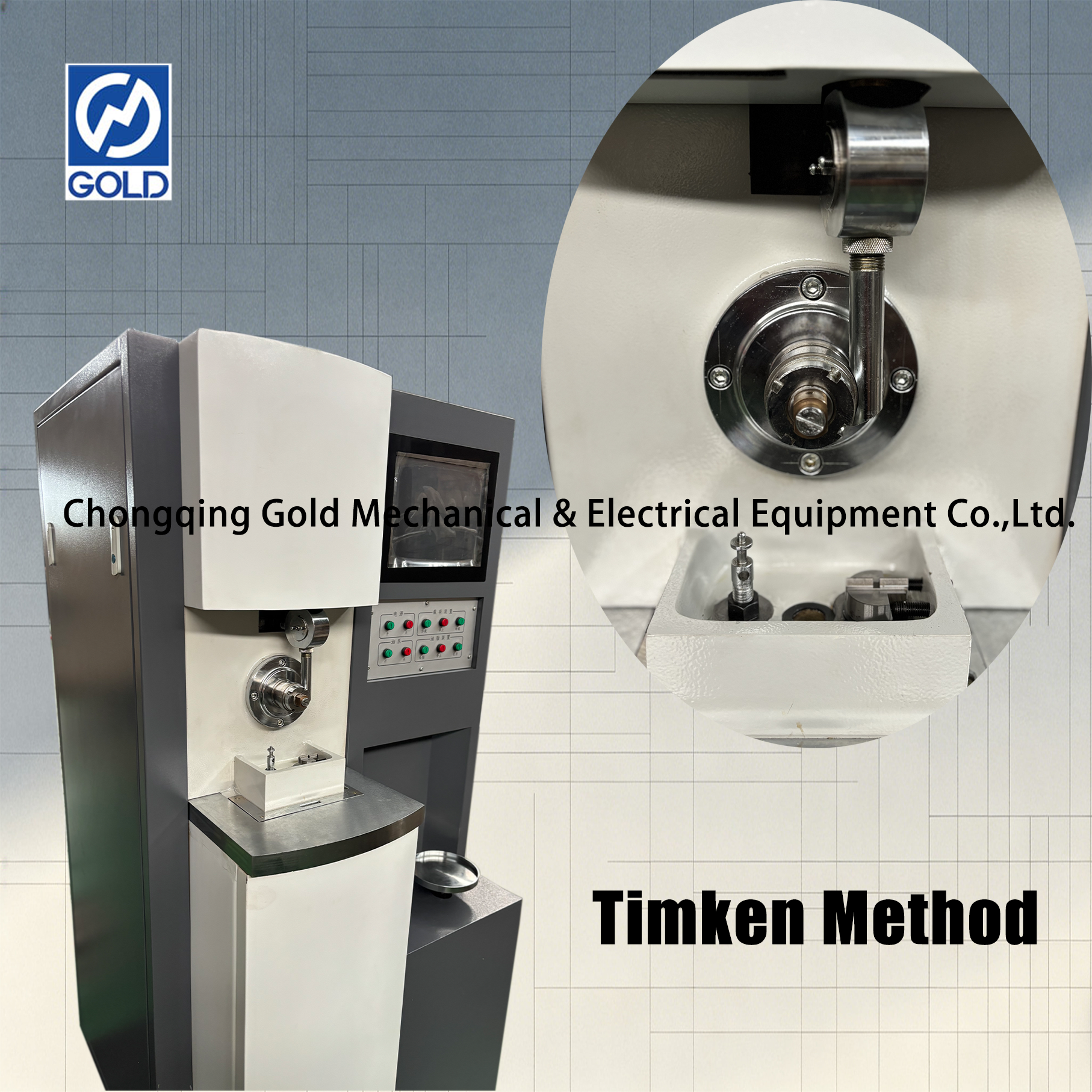

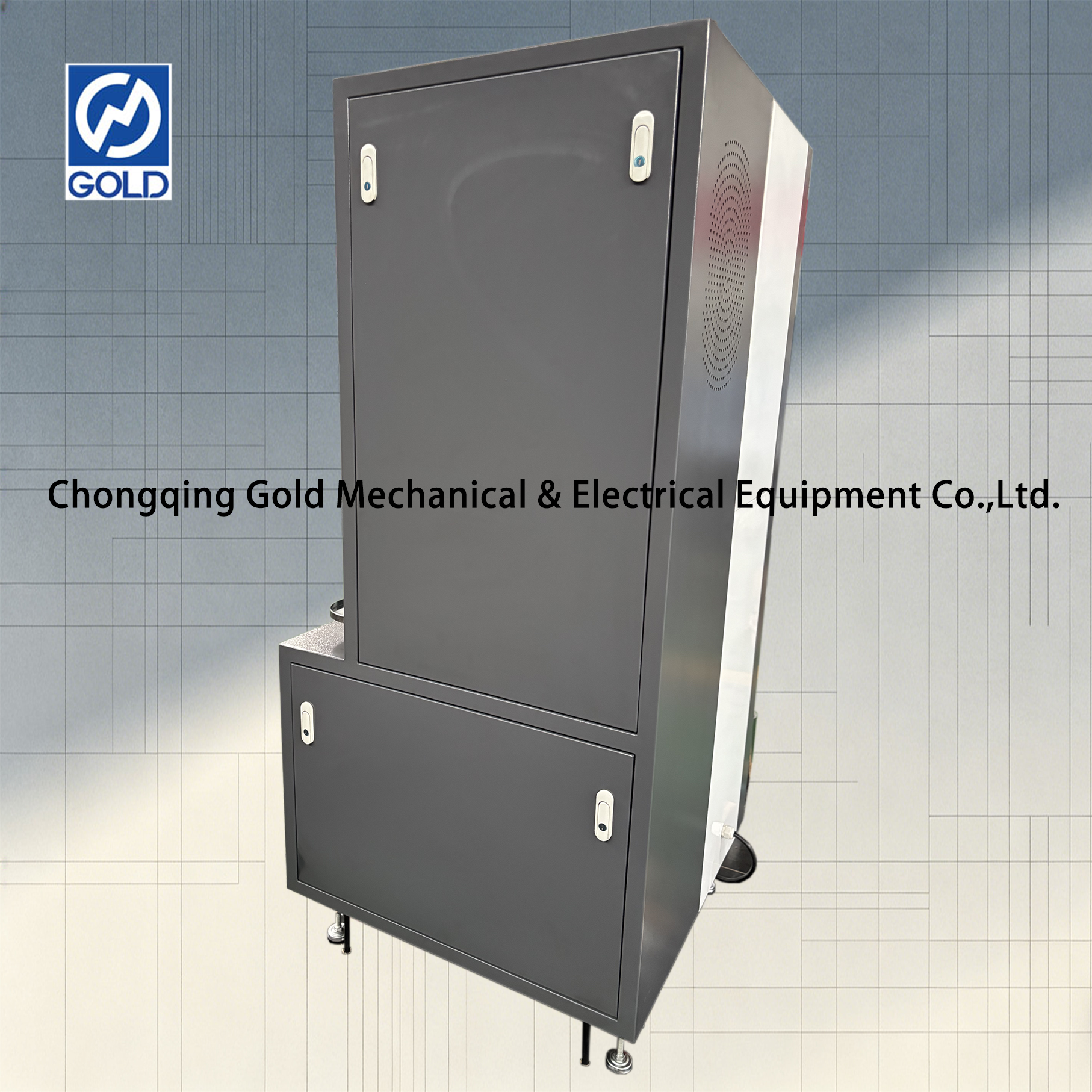

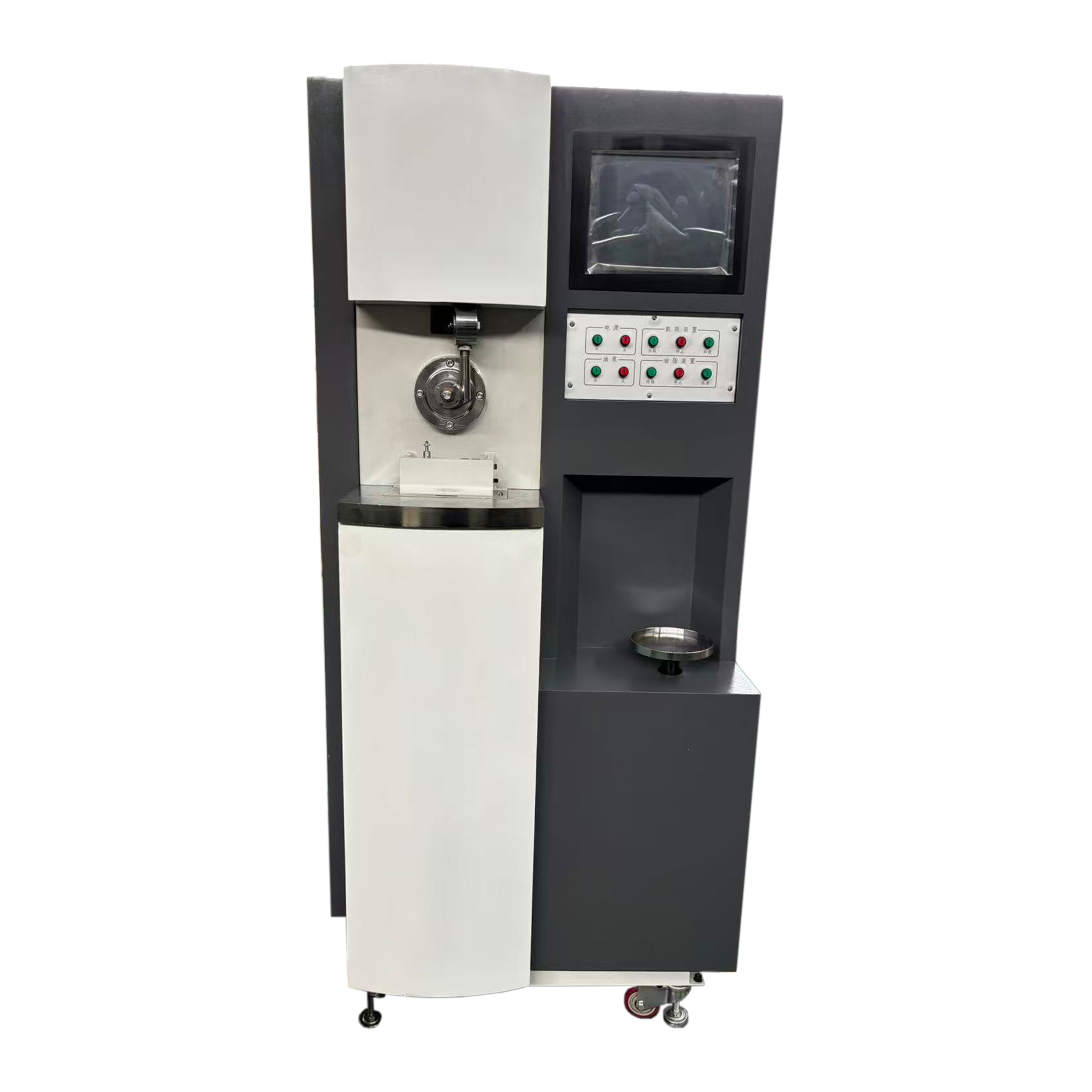

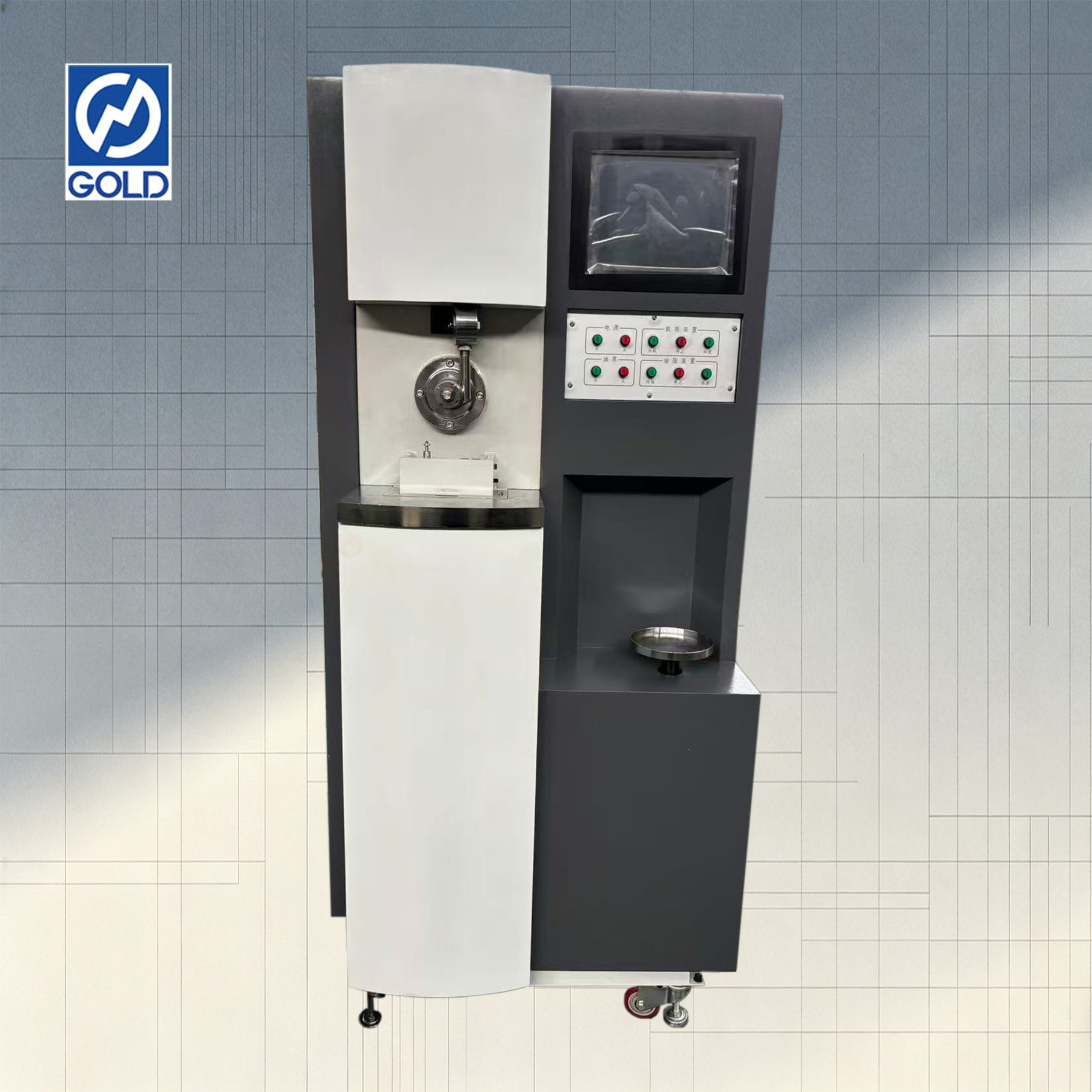

Máquina de prueba Timken

Esta máquina de prueba de Timken se utiliza principalmente para evaluar las características de los rodamientos de presión extrema y el rendimiento de fricción de diversos lubricantes y grasas en condiciones de fricción por deslizamiento; Al mismo tiempo, también es adecuado para detectar la resistencia al desgaste de materiales metálicos y no metálicos específicos (como plástico, nailon, etc.) en estado deslizante y puede medir con precisión la fuerza de fricción para calcular el coeficiente de fricción correspondiente. En la actualidad, la máquina se ha utilizado ampliamente en diversas industrias y campos de investigación, como la metalurgia del acero, la petroquímica, el transporte y las instituciones de educación superior.

Principio de funcionamiento:

La rotación del husillo de la máquina de pruebas Timken es impulsada por un motor de CA trifásico, una correa síncrona y un convertidor de frecuencia. La velocidad del husillo se mide mediante un sensor de velocidad magnetoeléctrico y un engranaje de medición de velocidad montado en el husillo. La fuerza de prueba se aplica mediante una barra de fuerza de prueba, un resorte, pesas y un dispositivo de elevación. El motor de CA trifásico, a través de un reductor de tornillo sin fin y un tornillo de avance, hace que el plato de pesas descienda a una velocidad constante. Las pesas también descienden a una velocidad constante, el resorte se extiende gradualmente y la fuerza de prueba aumenta gradualmente hasta que el plato de pesas se separa de las pesas. Por el contrario, a medida que aumenta el plato de pesas, el resorte se acorta gradualmente y la fuerza de prueba disminuye gradualmente.

La muestra de aceite de prueba de la máquina de pruebas Timken se almacena en un tanque de aceite equipado con un calentador y un sensor de temperatura de resistencia de platino. Durante el calentamiento, el sistema de control controla el estado de encendido/apagado de un relé de estado sólido para mantener la temperatura cerca del valor establecido. Cuando se abre la válvula de salida, la muestra de aceite fluye sobre la superficie del anillo de prueba y se bloquea hacia el sumidero de aceite, donde luego el motor de la bomba de aceite la bombea de regreso al tanque de aceite, completando así el ciclo. La grasa de prueba se almacena en un tanque de grasa. Un motor síncrono, a través de un reductor de tornillo sin fin y una tuerca de tornillo de avance, impulsa el pistón hacia arriba, forzando así la grasa a través de las tuberías y una válvula de salida hacia la superficie del anillo de prueba y el bloque.

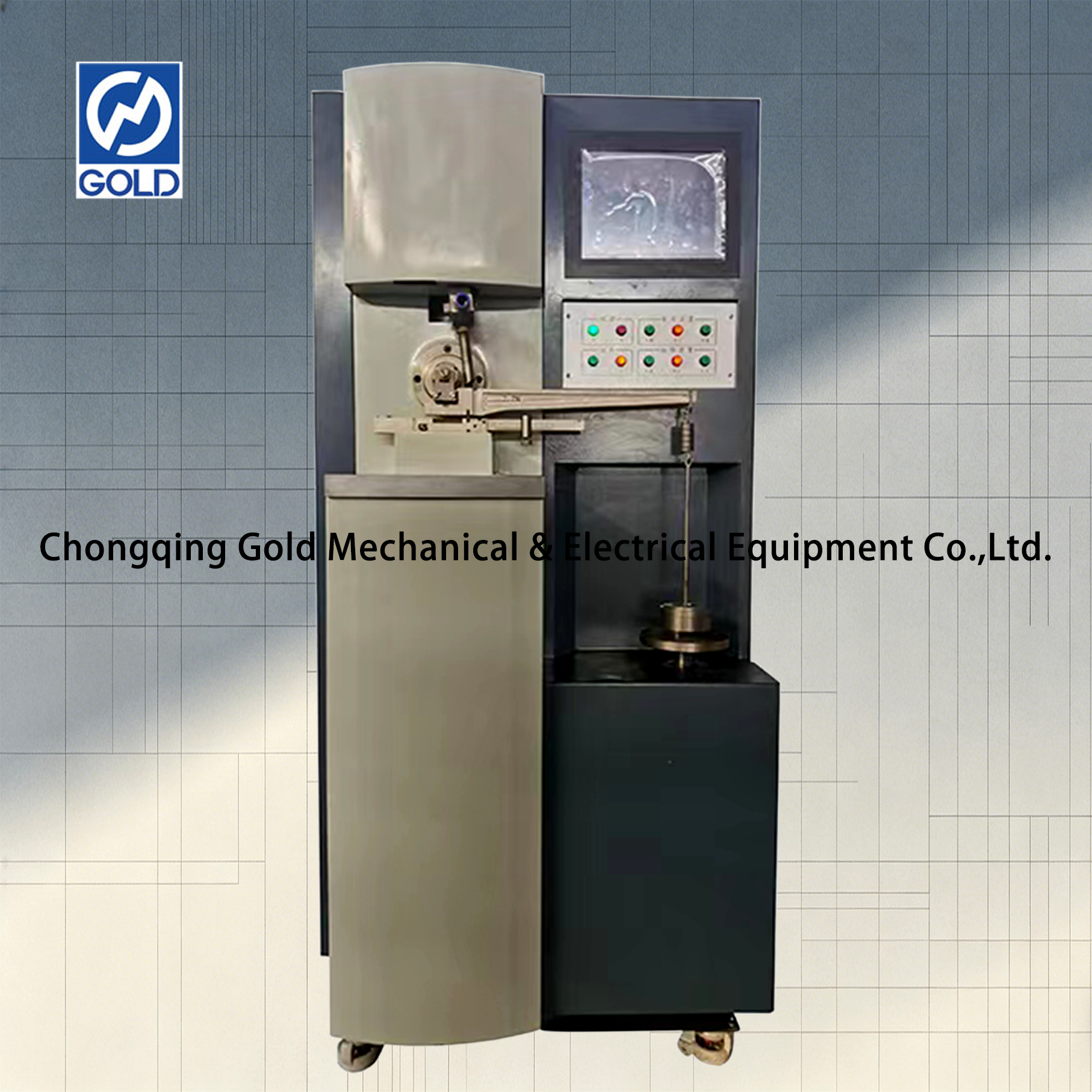

Durante la prueba, el anillo de prueba genera fricción sobre el bloque. Esta fricción hace que la varilla de fricción tienda a girar en sentido antihorario. Colocar pesas en la bandeja de la varilla y mover el control deslizante hacia la derecha hace que tienda a girar en el sentido de las agujas del reloj. El equilibrio del par se logra cuando el extremo derecho de la varilla de fricción comienza a caer, lo que permite calcular la fuerza de fricción.

Parámetros técnicos:

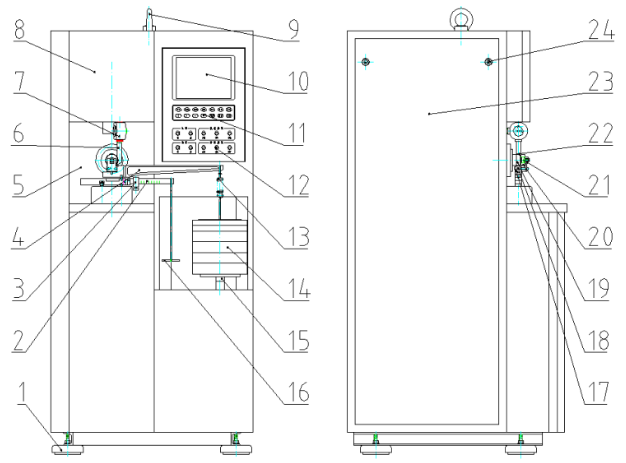

Estructura:

Detalles del producto de  Máquina de prueba Timken:
