GD-0703-3
GOLD

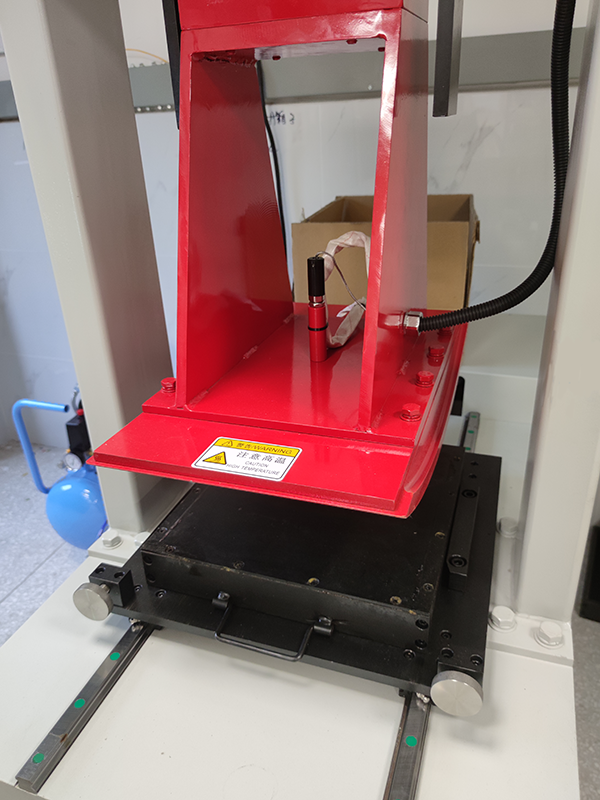

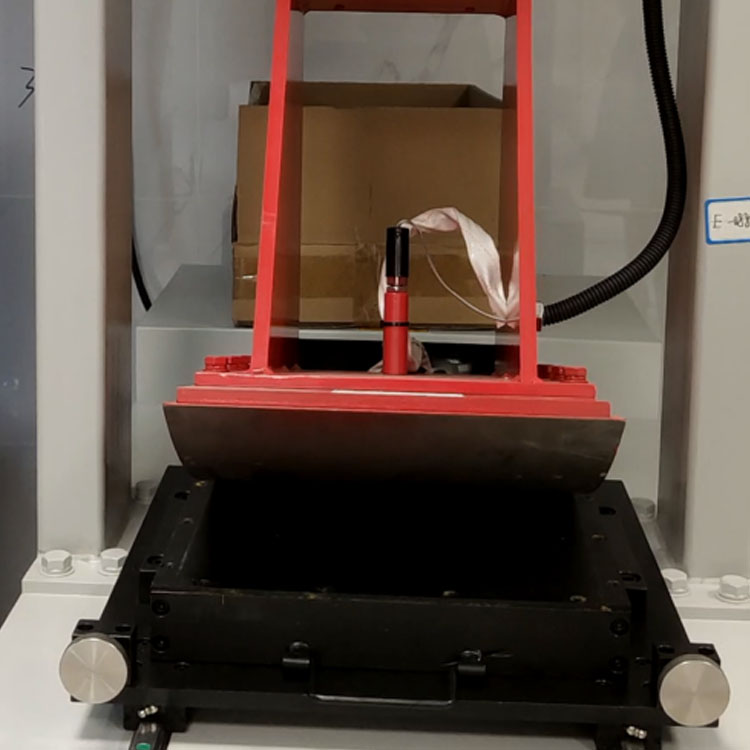

Máquina de moldeo de ruta de rueda GD-0703-3
Resumen
El instrumento está diseñado y realizado según T0703-2011 "Método de fabricación de muestras de mezclas bituminosas (método de almohadilla de ruedas) " En el estándar de la industria de la República Popular de China JTG E20-2011 Métodos de prueba estándar para mezclas de betún y bituminoso para ingeniería de carreteras . Es adecuado para las mezclas bituminales de la fábrica a la moldura. También es adecuado para determinar el método de fabricación de muestras (método de grano de ruedas) para otras características físicas y mecánicas de las mezclas bituminales.
Este instrumento es un instrumento automático que integra maquinaria, computadora, control eléctrico y de presión de aire. En comparación con los productos similares, tiene las ventajas del pequeño volumen, la alta automatización, la función fuerte y la operación conveniente, por lo que es un instrumento ideal para la formación de compactación de la mezcla de asfalto.
I. Principal característica técnica

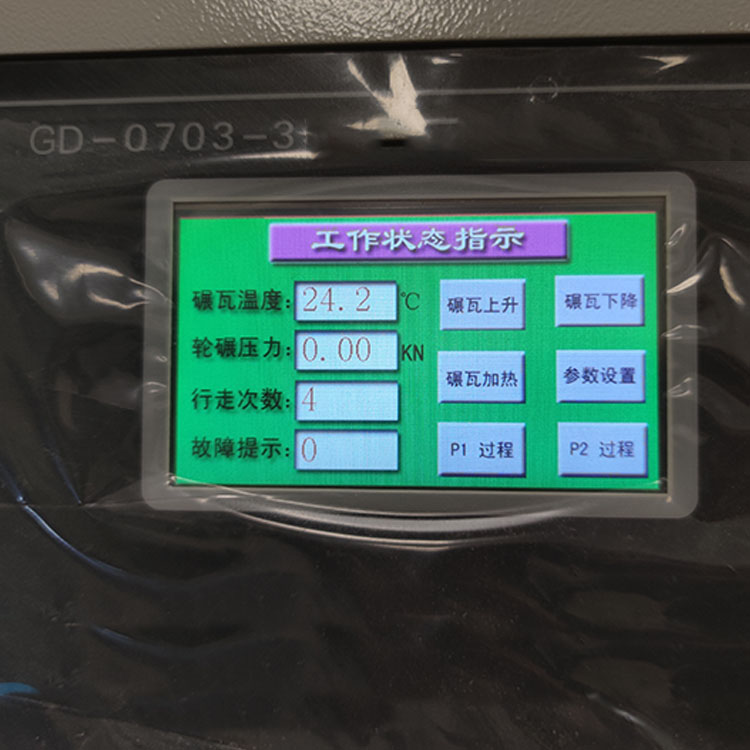

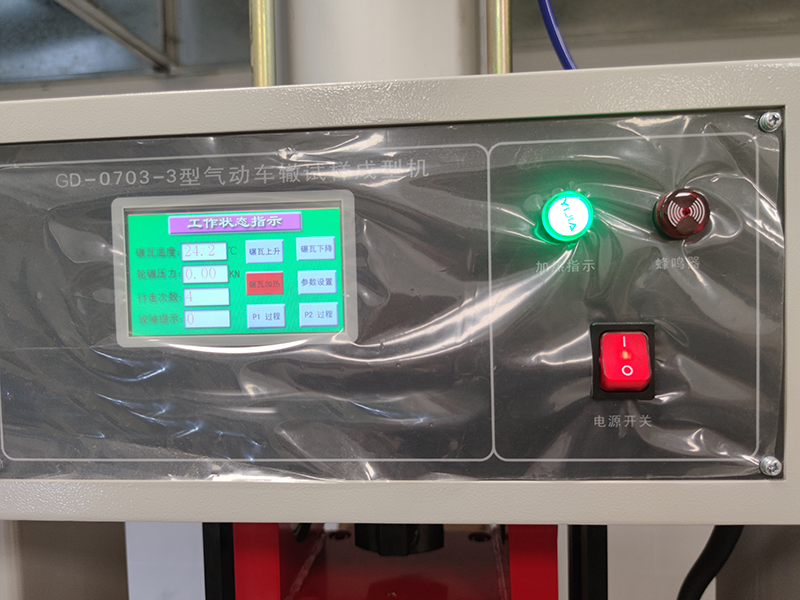

1. Con la pantalla táctil de color, la operación del instrumento, la visualización de datos y la entrada de parámetros se pueden completar en la pantalla táctil.
2. La pantalla de visualización muestra la temperatura del Compacter, los tiempos de compactación y otros parámetros en tiempo real, y tiene la función del auto diagnóstico.
3. Tiene la función de la visualización en tiempo real y la inspección de la presión del Compacter para garantizar que la prueba se realice bajo la presión correcta del Compacter.
4. Tiene la función de alarma automática cuando la presión del Compacter excede el 3% de la presión establecida para informar al operador que responda en consecuencia.
5. Con la tecnología avanzada de control de presión de aire, la presión del compuerta se puede establecer y ajustar en el rango de (0 ~ 20) KN.
6. La altura del molde de prueba se puede establecer y ajustar en el rango de (30 ~ 100) mm.
7. La estructura de accesorio del modelo de prueba es avanzada, segura y confiable, y fácil de usar.
8. Hay dos procesos para compactar muestras de formación, cada una de las cuales se puede completar automáticamente, reduciendo los pasos de operación y básicamente realiza un clic para completar.
9. La puerta de protección de seguridad de apertura izquierda y derecha está diseñada para garantizar la seguridad del operador.
10. Con la función de la calibración de presión, el usuario puede calibrar la presión del compuertor en el instrumento.
II. Principales parámetros y especificaciones técnicas
1. La especificación del piñón del molino: el radio es de 500 mm, el ancho es de 300 mm
2. El rango de control de carga de compactación del piñón del molino: (200 ~ 700)/cm (hacer ajuste al azar)
3. La precisión de compactación de carga de compactación del piñón del molino: ± 3n/cm
4.El rango de compactación de temperatura del piñón del molino: temperatura ambiente ~ 200 ℃
5. La precisión de compactación de temperatura del piñón del molino:+5 ℃
6. Velocidad de compactación: 6 veces / min ± 0.5 veces / min
7. Los tiempos de compactación: se pueden establecer en el software, valor predeterminado: P1: 4 veces ； P2 ： 12 veces
8. Especificación del modo de prueba: 300 mm*300 mm*(30 ~ 100) mm
9. Dimensión: 1200 mm*700 mm*2000 mm
10. Peso total: 350 kg
11. Suministro de aire: presión: 0.7MPA, volumen de escape: 40L/min
12. Fuente de alimentación: AC380V, 50Hz, 3.0kW (sistema trifásico de cuatro hilos, con línea cero azul/verde)
