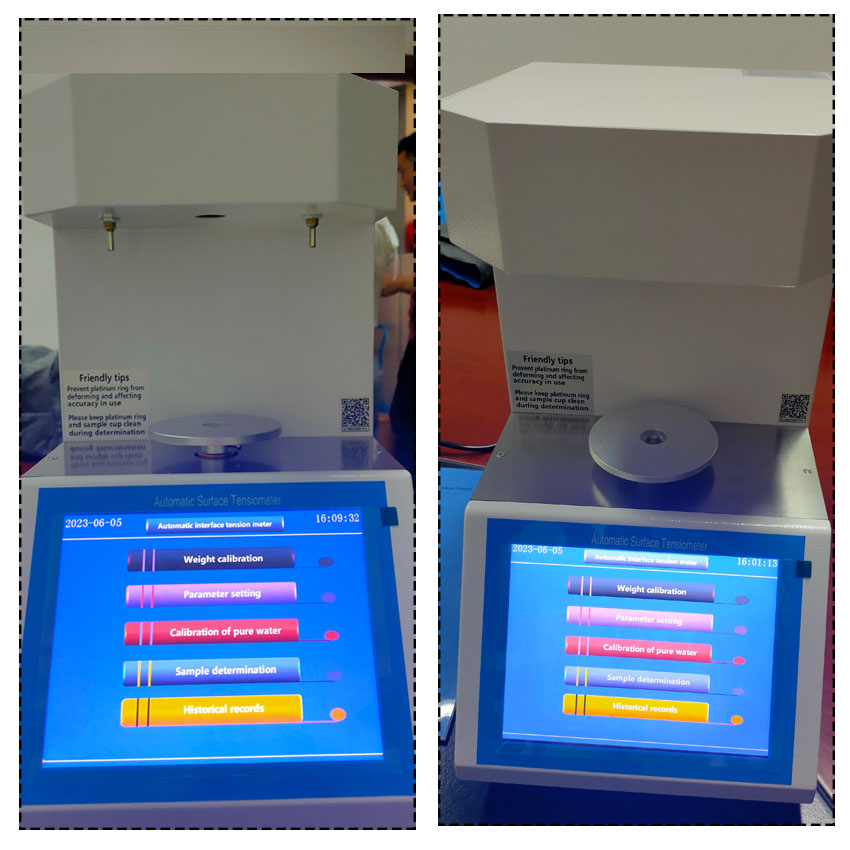

ASTM D971 Probador de tensión interfacial automática por método de anillo de platino

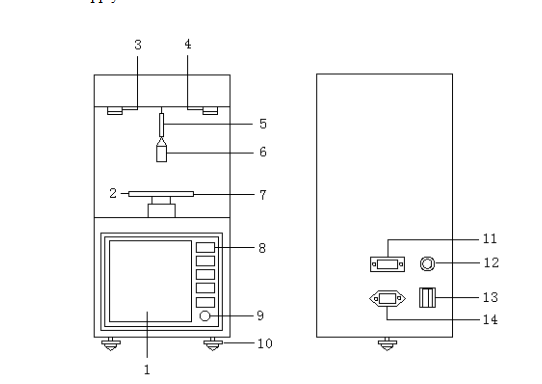

Estructura y piezas principales

1. Pantalla LCD grande

2. Copa de muestra: para mantener la muestra a medir;

3. Ajuste fino para el punto cero

4. Ajuste fino para la escala completa

5. Barilla de anillo            6. Anillo de platino    7. Soporte de muestra;

8. Botones en blanco    9. Botón de luz de fondo

10. Pie de instrumento: para nivelar el instrumento;

11. Puerto de impresora y computadora        12. Caja de fusibles con fusible de 1A

13. Interruptor de encendido     14. Bloqueo de la fuente de alimentación

Principio de funcionamiento de  Probador de tensión superficial

El principio de funcionamiento del instrumento se describe de la siguiente manera: aplica la inducción de alta frecuencia, un pequeño sistema de medición de equilibrio de desplazamiento al equilibrio de par. Cuando la fuerza aplicada al anillo de platino cambia, la varilla de equilibrio conectada al anillo de platino aparecerá desplazamiento entre dos sondas de corrienteult. Luego, los valores de inductancia de dos sondas de corriente de Eddy cambian. El transformador diferencial perderá su equilibrio y la señal de entrada del amplificador del transformador diferencial en el circuito también perderá su equilibrio. Enviará un grupo de señal eléctrica, que cambiará con la fuerza aplicada al anillo de platino, después del aumento del amplificador. La señal eléctrica se enviará a microcomputador para el proceso y se utilizará para calcular la tensión interfacial real de la muestra medida según GB/T6541.

Principal especificación técnica y parámetros de  Tensión superficial

1. Método de visualización: tiene una gran pantalla LCD con luz de fondo y menú de inmediato. El menú contiene todos los procedimientos de prueba y métodos de cálculo estipulados en el GB/T6541.

2. Botones: botones en blanco;

3. Rango de medición:

(1) Para el aceite aislante: 2 ～ 100 mn/m;

(2) para otros productos del petróleo: 2 ～ 200 mn/m;

4. Sensibilidad: 0.1 mn/m;

5. Precisión: 0.1 mn/m;

6. Resolución: 0.1 mn/m;

7. Repetibilidad: 0.3%;

8. Temperatura ambiente: 10 ℃ ～ 30 ℃;

9. Humedad relativa: 20%～ 75%;

10. Fuente de alimentación: AC 220V ± 5%, 50 Hz;

11. Potencia nominal: no más de 100 W;

12. Tamaño: 185 mm × 260 mm × 360 mm

13. Peso: 15 kg;
