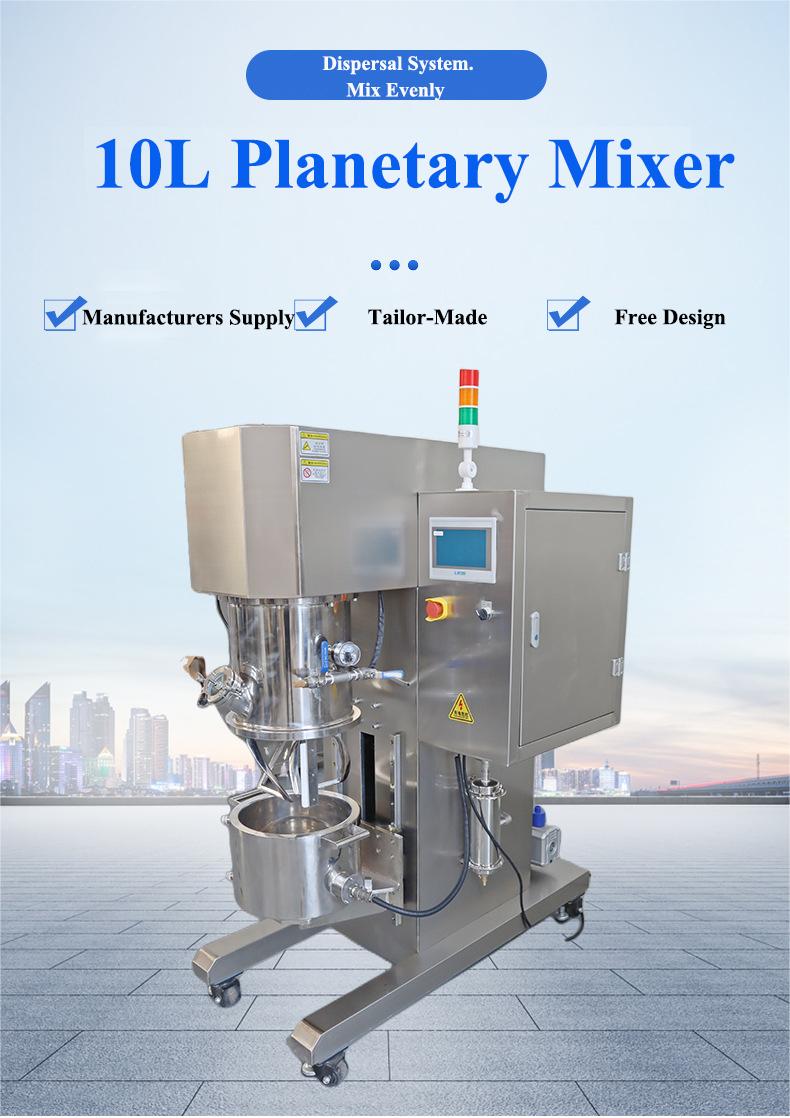

Parámetros técnicos detallados del mezclador planetario de doble vacío

1-2 estructura básica

A. Tipo de elevación de olla eléctrica, RV40.

B. Medición directa única del modo de temperatura del material

C. eje de agitación doble + eje dispersante + pared de raspado

1-3 barril (cubo de agitadores)

A. Volumen de diseño: 13.5L; B. Volumen efectivo: 10l.

Material: Sus304;

La pared del contenedor está pulido espejo después de girar el proceso para garantizar una buena redondez;

El plano de la brida superior del barril de mezcla se adapta a la brida del cuerpo del barril superior;

El fondo del barril con G1 "(DN20) Válvula de bola de descarga 1

Diámetro del cuerpo del barril: 280 mm de profundidad: 220 mm

1-4 barril superior (cubierta de tettle)

A. Material: Sus304.

B. una tolva de dosificación de polvo/líquido, que se puede encender y apagar rápidamente; 1 Spotlight; 2 ventanas pequeñas (un puerto de foco de atención y un orificio de observación), reservaron un manómetro de presión y otras conexiones necesarias (vacío/vaciado/copia de seguridad).

1-5 Principio de mezcla

Dos discos descentralizados instalados en el eje descentralizado de alta velocidad se combinan con el diseño de bajo espacio de la lechada de doble agitación, sin puntos ciegos. El movimiento de la interferencia de agitación de baja velocidad pizca fuertemente y los movimientos de circulación superior e inferior/izquierda y derecha, así como los efectos dispersantes de corte de corte de alta velocidad de los discos dispersos, agitan la paleta de mezcla planetaria para garantizar que los materiales estén completamente dispersos y mezclados.

1-6-1 Revolución orbital/agitador y unidad de frecuencia variable, reductor

Cantidad: un conjunto;

Potencia del motor: 1.5kw;.

Con un controlador de velocidad del convertidor de frecuencia coincidente con el motor.

Reductor coincidente, relación de reducción de aproximadamente i = 40.26, coeficiente FA = 1.55.

1-6-2a. Velocidad de la rotación planetaria

Velocidad: 0-65rpm/min, ajustable

1-6-2B raspador

Cantidad: 1 conjunto;

Material de la pared de raspado: Sus304 y Teflón; De acuerdo con la velocidad de rotación planetaria.

1-6-3. Valor de referencia GAP (opcional)

A. tolerancia de mezcla de pulpa y paleta de mezcla: 6 ± 2 mm;.

B. Tolerancia de mezclar pulpa e fondo: 2 ~ 6 mm;

C. Tolerancia a la mezcla de pulpa y pared del cañón: 5 ± 1.5 mm;

1-7-1 Velocidad de la pulpa del eje de la agitación

Velocidad: 0-170 rpm/min, ajustable

1-7-2 pulpa de agitación

Material: Sus304;

B. Cantidad: 2pcs (grupo).

1-7-3 Seleccione la forma de pulpa de agitación

Estándar: Tipo de giro

1-8-1 motor de dispersión

Cantidad: un conjunto;

B. Energía del motor: 1.5kW.

C. con el motor para que coincida con el gobernador del convertidor de frecuencia de 1.5kW

1-8-2 Velocidad de dispersión (rotación)

Velocidad 0-1400 rpm.

velocidad lineal 4.3m/s

1-8-3 ejes de dispersión y disco

Material: Sus304;.

Se instalan dos discos dispersantes individuales en el eje de dispersión, las posiciones se escalonan entre sí para garantizar una mejor dispersión/agitación.

C. Diámetro del dispersión: 50 mm;

1-9. Levantar (bote):

A. Levantamiento eléctrico: con guía lineal, con dispositivo de posicionamiento; El posicionamiento es seguro y confiable.

B. Potencia del motor de elevación: RV400.37KW

1-10 Sistema de vacío

El proceso de mezcla y dispersión se puede realizar en el vacío ;; Grado de vacío: ≤-0.096MPA.

Bomba aspiradora

Sello dinámico: sello mecánico; Sello estático: junta tórica.

Material de sello: el sello dinámico es la combinación PTFE y fluororruber; El sello estático es Fluororubber.

E. Mantenimiento de la presión durante 4 horas, y lodo o bajo el estado de mantenimiento de la presión sin filtrar aceite en el barril de la suspensión

Sistema de posicionamiento 1-11

R. Con el dispositivo de ajuste de posicionamiento y el dispositivo de bloqueo, puede colocar con precisión el barril de mezcla y el barril superior, y evitar la rotación.

B. La parada de posicionamiento de la brida debajo del barril se coordina con precisión con el barril de agitación para garantizar que la posición del barril de mezcla sea razonable y el posicionamiento es preciso

1-12 El gabinete de distribución de energía

Dispositivo de vacío, control de velocidad de conversión de frecuencia, visualización de temperatura (control), focos, elevación, operación de parada de emergencia y otras funciones se muestran y operan en el gabinete de distribución de energía.

1-13 Operación segura

R. Confiante la unidad de frecuencia variable y el interruptor de viaje de límite, la ruta de control especialmente diseñada asegura que el barril superior se detenga automáticamente después de que haya aumentado a la posición especificada.

B. Durante el proceso de aumento del barril superior, no se puede iniciar la parte del dispositivo que agita y la dispersión. Del mismo modo, cuando la máquina se transporta y se mezcla, el barril superior no se puede aumentar y el barril de mezcla no se puede abrir.

Utilizando el diseño del circuito, como el interruptor de proximidad, asegura que las piezas de trabajo planetarias no se puedan levantar bajo la condición de vacío.

El diseño especial del tanque de tampón de vacío puede evitar efectivamente que el aceite de la bomba de vacío fluya de regreso al barril de mezcla.

1-14 mainframe

Voltaje/frecuencia de trabajo: 380V/50Hz/3fase. Voltaje de control: 220V.

1-15 dimensiones generales

1260*570*1340 mm

1-16 peso

alrededor de 430 kg
