Instrumentos de prueba para la definición PG de grado de rendimiento asfalto

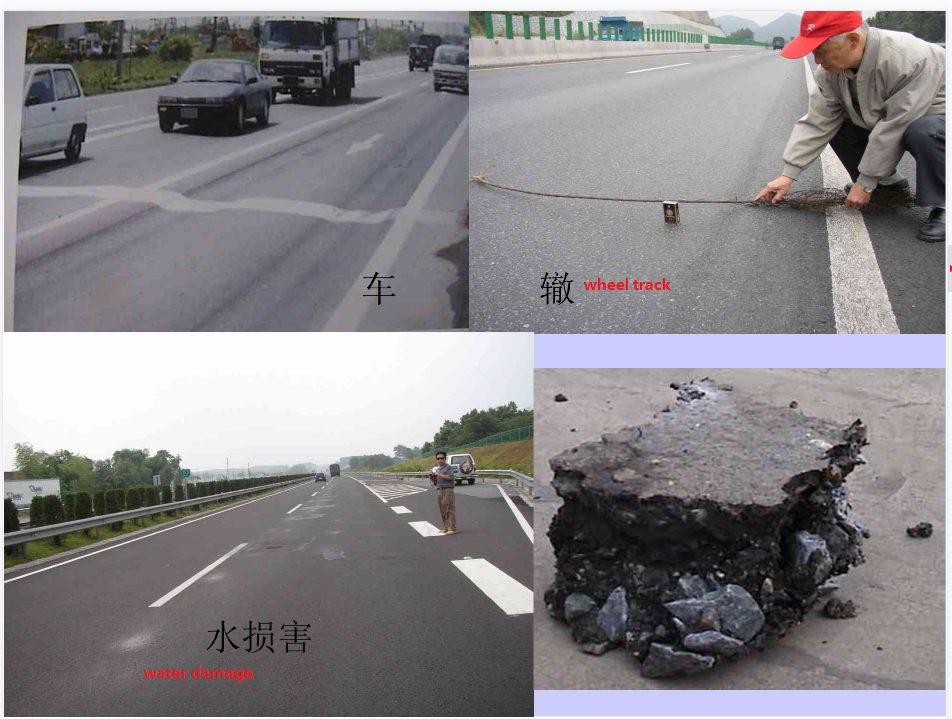

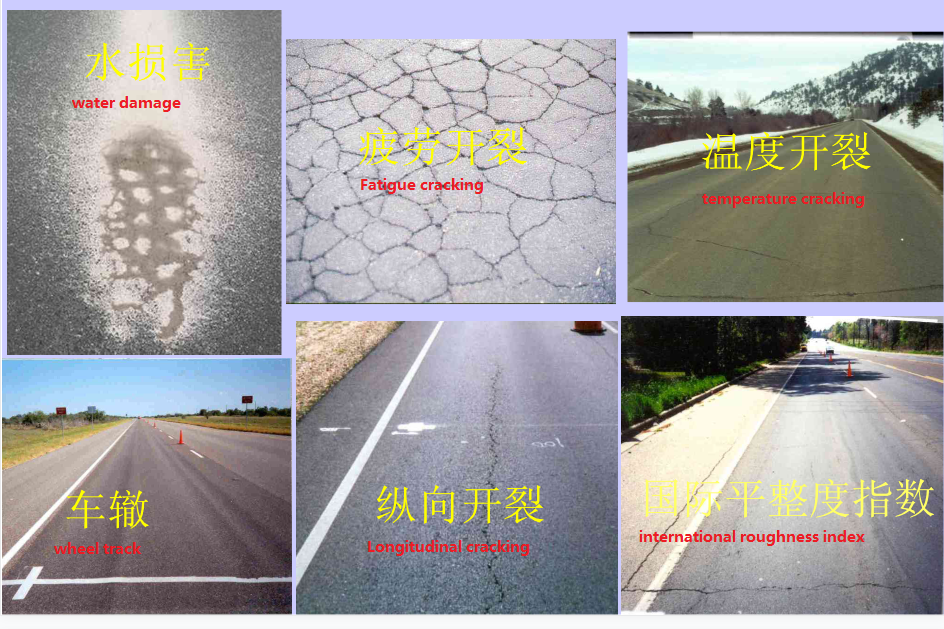

1. Formas de destrucción y causas del pavimento de asfalto:

1) craqueo de fatiga: la resistencia a la tracción no es suficiente después del envejecimiento;

2) agrietamiento a baja temperatura: resistencia insuficiente de baja temperatura y porosidad inadecuada

3) Deformación permanente: fuerza de corte insuficiente a alta temperatura.

4) Daño del agua: porosidad inadecuada, capacidad de unión deficiente de asfalto y agregado mineral

2. Prueba de clasificación de Asphalt PG:

1. Prueba de viscosidad de rotación: mida la temperatura durante el bombeo y la operación. La viscosidad a 135 ℃ debe ser inferior a 3PA.S

2. Prueba de horno de película giratoria: bajo la condición de 163, gire a una velocidad de 15 rpm, mientras sopla en aire caliente de 4000 ml / min con una boquilla para envejecer el asfalto, gire durante 85 minutos y pese.

3. Prueba de horno de envejecimiento de presión (PAV): coloque la muestra que ha sufrido un experimento RTFOT en PAV, envejecimiento durante 20 horas a una presión de 2.07MPA y una temperatura de 90 ° C (100 o 110 ° C) antes de hacer DSR, BBR .

4. Prueba reológica de corte dinámica (DSR)

5. Prueba reológica del rayo de flexión (BBR)

6. PRUEBA TENSILA

3. Norma Europea CEN:

Indicadores obligatorios:Penetración, punto de suavizado, Punto de inflamación, Solubilidad, Horno de película giratoria

Indicadores de selectividad:Contenido de cera, viscosidad dinámica de 60 ° C, viscosidad cinemática de 135 ° C, punto de rotura, horno de película delgada
